摘 要：主要介紹滾筒式拋丸機自動裝卸系統的上料系統的工作原理、卸料機構的基本組成及控帝J原理、液壓驅動系統原理、可編程邏輯控制器的邏輯控制原理。滾筒式拋丸機自動裝卸系統是一種機電液一體化的機器。它能為降低勞動強度發揮應有的作用。

0、前言：
   利用Q31101滾筒式拋丸清理機可清理鍛件的氧化鐵皮，同時提高鍛件的表面質量。由于鍛件的批量生產，使用人工操作，勞動量大，工人難以承受，同時也影響了生產效率，勢必需用一種機械來代替。
1、拋丸機裝卸機構的設計：
(1)拋丸機裝料機構的設計

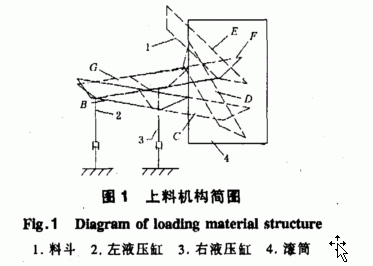

   拋丸機裝料機構由以下部分組成：左右上料油缸、料斗架、料斗及連桿機構，簡化的運動簡圖如圖I所示。該機構的工作原理：在裝料初始時，左右液壓缸以相同速度同時工作，待料斗到達位置口時，右液壓缸下降，致使料斗至位置c，然后右液壓缸上升，同時左液壓缸下降，使料斗以D—E一，一c— 順序進行工作，最后回到位置B ，由左右液壓缸同時下降回到原位，整個工作過程完成。

(2)拋丸機卸料機構的設計
   工作裝置由以下部分組成：動臂、斗桿、鏟斗、動臂油缸、斗桿油缸、鏟斗油缸及連桿機構，簡化的計算圖如圖2所示。

   在機座建立坐標系蜀x0y0 z0，在動臂上建立動態坐標系 x1yl z1在斗桿上建立動態坐標系X2y2 z2，在鏟斗上建立動態坐標系 x3y3z3；z1z2z3。 軸通過各回轉副的軸線，方向符合右手定則，則各機構的旋轉矩陣為

齊次變換矩陣為

式中 Ry——坐標系X1Y1Z1與坐標系X1Y1Z1的旋轉變換矩陣；
     Ty-----坐標系X1Y1Z1與坐標系X1Y1Z1的旋轉變換矩陣；
     L1—— 坐標系與原點之間距離。
   拋丸機卸料機構工作時，油缸的瞬時長度可以求出，則可以求得a。，a：，a，，由姿態角和油缸長度可以確定工作裝置的姿態(位置和姿態)。

2、液壓驅動裝置的設計：
   拋丸機自動裝卸料機構的動力源主要是液體壓力提供的，拋丸機自動裝卸料系統的液壓驅動系統簡圖如圖3所示。

Fig．3 Fluid driving diagram of automatic load and
unload system
1．油箱2．濾油器3．油泵4．三位四通閥5．調速閥6．油缸7．溢流閥
A．上料左右液壓缸
B．卸料動臂油缸、斗桿油缸、鏟斗油缸

 為了設計方便，把上料左右液壓缸、卸料動臂油缸、斗桿油缸、鏟斗油缸的液壓驅動系統設計為相同油路。自動裝卸系統液壓驅動系統的原理：
(1)液壓缸進給：液壓油由油箱一濾油器一油泵一三位四通閥左位一調速閥一油缸左腔，液壓缸右腔的油流回油箱。
(2)液壓缸后退：液壓油由油箱一濾油器一油泵一三位四通閥右位一調速閻一油缸左腔，液壓缸左腔的油流回油箱。當把三位四通閥打到中位時，液壓缸停止運動。只要靈活地控制三位四通閥的3個位置，就能夠達到設計目的。

3、控制系統軟件設計：
   滾筒式拋丸機自動裝卸系統控制系統采用可靠性很強的可控制編程器為核心，對整個系統進行控制，可控制編程器的程序設計采用結構簡單、直觀、方便的梯形圖進行，程序的設計方案，主要根據控制系統流程圖(見圖4)及控制系統主要功能實現的。

4、結語：
   滾筒式拋丸機自動裝卸系統的設計，提高了加工效率，也降低了工人的勞動強度，具有一定的經濟效益和社會效益。
